同徑 90 度彎頭 UNlON ELBOW

同徑90度彎頭


[規格]

零件 No.
PART No.		 管徑

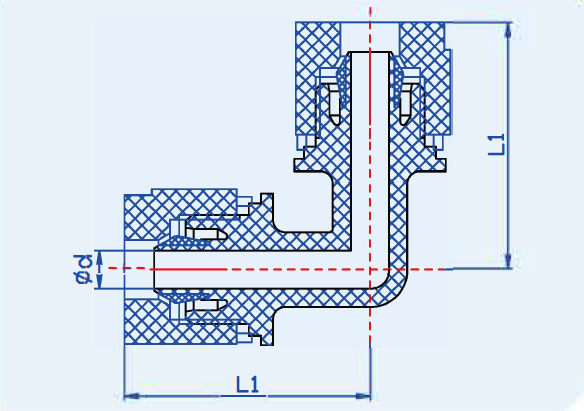

Tube Size		 L Φd
mm tube type                                                                                                                                                                                Dimension：mm
S-UE - 3B 3x2 22.8 2.1
S-UE - 4B 4x3 22.7 3.1
S-UE - 6B 6x4 30 4.4
S-UE - 8B 8x6 35.9 6.5
S-UE - 10B 10x8 38.2 8
S-UE - 12B 12x10 47 10
S-UE - 19B 19x15.8 60.4 16
S-UE - 25B 25x22 69 22.2
inch tube type                                                                                                                                                                               Dimension：mm
S-UE-W1B 1/8"x0.086" 22.8 2.1
S-UE-W2B 1/4"x5/32" 30 4.4
S-UE-W3B 3/8"x1/4" 38.2 8
S-UE-W4B 1/2"x3/8" 47 10
S-UE-W6B 3/4"x5/8" 60.4 16
S-UE-W8B 1"x7/8" 69 22.2

**可提供特殊物品。Special items are available.

**所有尺寸僅供參考。All dimensions are for reference only.
