母管牙 90 度彎頭 FEMALE ELBOW

母管牙90度彎頭


[規格]

零件 No.
PART No.		 管徑
Tube Size		 螺紋

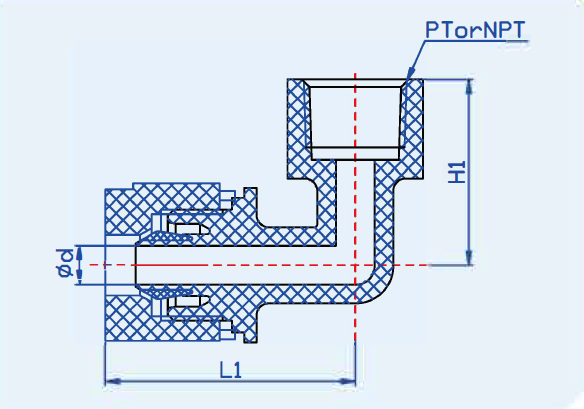

Thread Size		 L1 H1 Φd Φd1
mm tube type                                                                                                                                                                                Dimension：mm
S-FE 3-1A 3x2 Rc 1/8 23.3 22.5 2.1 2.1
S-FE 3-2A 〃 Rc 1/4 24.3 25.5 〃 〃
S-FE 4-1A 4x3 Rc 1/8 23.2 22.5 3.1 3.1
S-FE 4-2A 〃 Rc 1/4 24.2 25.5 〃 〃
S-FE 6-1B 6x4 Rc 1/8 30 26 4.4 4.4
S-FE 6-2B 〃 Rc 1/4 〃 28 〃 〃
S-FE 6-3A 〃 Rc 3/8 30.5 29 〃 〃
S-FE 6-4B 〃 Rc 1/2 40 42 〃 12
S-FE 8-1A 8x6 Rc 1/8 30.9 22.5 6.5 6.5
S-FE 8-2A 〃 Rc 1/4 31.9 25.5 〃 〃
S-FE 8-3A 〃 Rc 3/8 33.4 29 〃 〃
S-FE 10-1A 10x8 Rc 1/8 36.2 23.5 8 8
S-FE 10-2B 〃 Rc 1/4 38.2 30 〃 〃
S-FE 10-3A 〃 Rc 3/8 37.7 29 〃 〃
S-FE 10-4B 〃 Rc 1/2 38.2 34 〃 〃
S-FE 12-2A 12x10 Rc 1/4 42 28 10 10
S-FE 12-3A 〃 Rc 3/8 〃 30 〃 〃
S-FE 12-4A 〃 Rc 1/2 43.5 33.5 〃 〃
S-FE 19-3A 19x15.8 Rc 3/8 56.4 35 16 13
S-FE 19-4A 〃 Rc 1/2 〃 37 〃 16
S-FE 19-6A 〃 Rc 3/4 〃 41 〃 〃
S-FE 25-6A 25x22 Rc 3/4 67 46 22.2 22.2
S-FE 25-8A 〃 Rc 1 〃 48 〃 〃
inch tube type                                                                                                                                                                               Dimension：mm
S-FE W1-N1A 1/8"x0.086" NPT 1/8" 23.3 22.5 2.1 2.1
S-FE W1-N2A 〃 NPT 1/4" 24.3 25.5 〃 〃
S-FE W2-N1B 1/4"x5/32" NPT 1/8" 30 26 4.4 4.4
S-FE W2-N2B 〃 NPT 1/4" 〃 28 〃 〃
S-FE W2-N3A 〃 NPT 3/8" 30.5 29 〃 〃
S-FE W3-N1A 3/8"x1/4" NPT 1/8" 36.2 23.5 8 8
S-FE W3-N2B 〃 NPT 1/4" 38.2 30 〃 〃
S-FE W3-N3A 〃 NPT 3/8" 37.7 29 〃 〃
S-FE W3-N4B 〃 NPT 1/2" 38.2 34 〃 〃
S-FE W4-N2A 1/2"x3/8" NPT 1/4" 42 28 10 10
S-FE W4-N3A 〃 NPT 3/8" 〃 30 〃 〃
S-FE W4-N4A 〃 NPT 1/2" 43.5 33.5 〃 〃
S-FE W6-N3A 3/4"x5/8" NPT 3/8" 56.4 35 16 13
S-FE W6-N4A 〃 NPT 1/2" 〃 37 〃 16
S-FE W6-N6A 〃 NPT 3/4" 56.4 41 〃 〃
S-FE W8-N6A 1"x7/8" NPT 3/4" 67 46 22.2 22.2
S-FE W8-N8A 〃 NPT 1" 〃 48 〃 〃

**可提供特殊物品。Special items are available.

**所有尺寸僅供參考。All dimensions are for reference only.
