母分支三通 FEMALE BRANCH TEE

母分支三通


[規格]

零件 No.
PART No.		 管徑
Tube Size		 螺紋

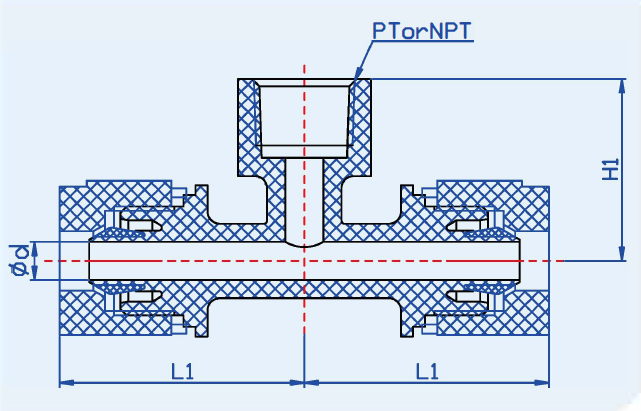

Thread Size		 L1 H1 Φd Φd1
mm tube type                                                                                                                                                                                Dimension：mm
S-FBT 3-1A 3x2 Rc 1/8 23.3 22.5 2.1 6
S-FBT 3-2A 〃 Rc 1/4 24.3 25.5 〃 8
S-FBT 4-1A 4x3 Rc 1/8 23.2 22.5 3.1 6
S-FBT 4-2A 〃 Rc 1/4 24.2 25.5 〃 8
S-FBT 6-1A 6x4 Rc 1/8 28 22.5 4.4 6
S-FBT 6-2A 〃 Rc 1/4 29 25.5 〃 8
S-FBT 6-3A 〃 Rc 3/8 30.5 29 〃 10
S-FBT 8-1A 8x6 Rc 1/8 30.9 22.5 6.5 6
S-FBT 8-2A 〃 Rc 1/4 31.9 25.5 〃 8
S-FBT 8-3A 〃 Rc 3/8 33.4 29 〃 10
S-FBT 10-1A 10x8 Rc 1/8 36.2 23.5 8 6
S-FBT 10-2A 〃 Rc 1/4 〃 25.5 〃 8
S-FBT 10-3A 〃 Rc 3/8 37.7 29 〃 10
S-FBT 10-4A 〃 Rc 1/2 40.2 33.5 〃 12
S-FBT 12-2A 12x10 Rc 1/4 42 28 10 8
S-FBT 12-3A 〃 Rc 3/8 〃 30 〃 10
S-FBT 12-4A 〃 Rc 1/2 43.5 33.5 〃 12
S-FBT 19-3A 19x15.8 Rc 3/8 56.4 35 16 10
S-FBT 19-4A 〃 Rc 1/2 〃 37 〃 12
S-FBT 19-6A 〃 Rc 3/4 〃 41 〃 19
S-FBT 25-6A 25x22 Rc 3/4 67 46 24.6 22.2
S-FBT 25-8A 〃 Rc 1 〃 48 〃 〃
inch tube type                                                                                                                                                                               Dimension：mm
S-FBT W1-N1A 1/8"x0.086" NPT 1/8" 23.3 22.5 2.1 6
S-FBT W1-N2A 〃 NPT 1/4" 24.3 25.5 〃 8
S-FBT W2-N1A 1/4"x5/32" NPT 1/8" 28 22.5 4.4 6
S-FBT W2-N2A 〃 NPT 1/4" 29 25.5 〃 8
S-FBT W2-N3A 〃 NPT 3/8" 30.5 29 〃 10
S-FBT W3-N1A 3/8"x1/4" NPT 1/8" 36.2 23.5 8 6
S-FBT W3-N2A 〃 NPT 1/4" 〃 25.5 〃 8
S-FBT W3-N3A 〃 NPT 3/8" 37.7 29 〃 10
S-FBT W3-N4A 〃 NPT 1/2" 40.2 33.5 〃 12
S-FBT W4-N2A 1/2"x3/8" NPT 1/4" 42 28 10 8
S-FBT W4-N3A 〃 NPT 3/8" 〃 30 〃 10
S-FBT W4-N4A 〃 NPT 1/2" 43.5 33.5 〃 12
S-FBT W6-N3A 3/4"x5/8" NPT 3/8" 56.4 35 16 10
S-FBT W6-N4A 〃 NPT 1/2" 〃 37 〃 12
S-FBT W6-N6A 〃 NPT 3/4" 〃 41 〃 19
S-FBT W8-N6A 1"x7/8" NPT 3/4" 67 46 24.6 22.2
S-FBT W8-N8A 〃 NPT 1" 〃 48 〃 〃

**可提供特殊物品。Special items are available.

**所有尺寸僅供參考。All dimensions are for reference only.
