同徑直通 UNlON

同徑直通


[規格]

零件 No.

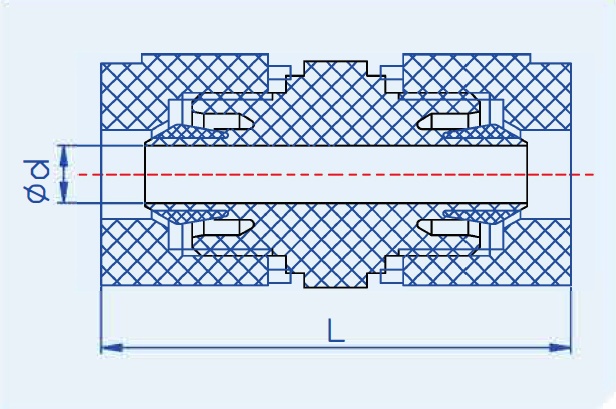

PART No.		 管徑
Tube Size		 L Φd
mm tube type                                                                                                                                                                               Dimension：mm
S-U - 3B 3x2 36.6 2.1
S-U - 4B 4x3 36.4 3.1
S-U - 6B 6x4 46 4.4
S-U - 8B 8x6 51.8 6.5
S-U - 10B 10x8 60.4 8
S-U - 12B 12x10 67 10
S-U - 19B 19x15.8 88.8 16
S-U - 25B 25x22 105 22.2
inch tube type                                                                                                                                                                               Dimension：mm
S-U-W1B 1/8"x0.086" 36.6 2.1
S-U-W2B 1/4"x5/32" 46 4.4
S-U-W3B 3/8"x1/4" 60.4 8
S-U-W4B 1/2"x3/8" 67 10
S-U-W6B 3/4"x5/8" 88.8 16
S-U-W8B 1"x7/8" 105 22.2

**可提供特殊物品。Special items are available.

**所有尺寸僅供參考。All dimensions are for reference only.
