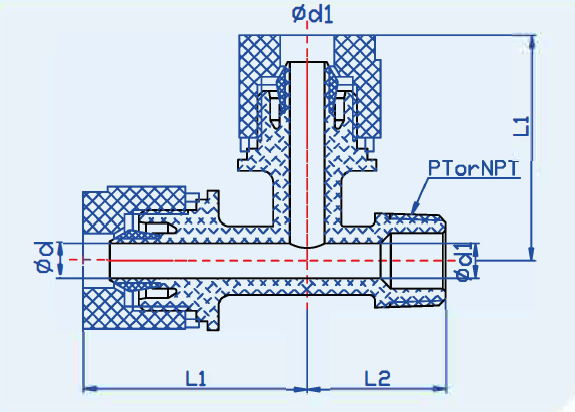

外螺紋直通三通 MALE RUN TEE

外螺紋直通三通


[規格]

零件 No.
PART No.		 管徑
Tube Size		 螺紋
Thread Size		 L1 H1 Φd Φd1
mm tube type                                                                                                                                                                                Dimension：mm
S-MRT 3-1A 3x2 R 1/8 20.3 14.5 2.1 4.4
S-MRT 3-2A 〃 R 1/4 21.8 20 〃 6
S-MRT 4-1A 4x3 R 1/8 20.2 14.5 3.1 4.4
S-MRT 4-2A 〃 R 1/4 21.7 20 〃 6
S-MRT 6-1A 6x4 R 1/8 28 17.5 4.4 4.4
S-MRT 6-2A 〃 R 1/4 〃 21.5 〃 6
S-MRT 6-3A 〃 R 3/8 28.5 22 〃 10
S-MRT 8-1A 8x6 R 1/8 31.9 18.5 6.5 4.4
S-MRT 8-2A 〃 R 1/4 〃 22.5 〃 6.5
S-MRT 8-3A 〃 R 3/8 〃 〃 〃 10
S-MRT 10-1A 10x8 R 1/8 36.2 20.5 8 4.4
S-MRT 10-2A 〃 R 1/4 〃 24.5 〃 6
S-MRT 10-3A 〃 R 3/8 〃 〃 〃 10
S-MRT 10-4A 〃 R 1/2 〃 29.5 〃 12
S-MRT 12-2A 12x10 R 1/4 42 27 10 6
S-MRT 12-3A 〃 R 3/8 〃 28 〃 10
S-MRT 12-4A 〃 R 1/2 〃 30 〃 12
S-MRT 19-3A 19x15.8 R 3/8 56.4 35 16 10
S-MRT 19-4A 〃 R 1/2 〃 38 〃 12
S-MRT 19-6A 〃 R 3/4 〃 39 〃 16
S-MRT 25-6A 25x22 R 3/4 67 43 22.2 16
S-MRT 25-8A 〃 R 1 〃 46 〃 22.2
inch tube type                                                                                                                                                                               Dimension：mm
S-MRT W1-N1A 1/8"x0.086" NPT 1/8" 20.3 14.5 2.1 4.4
S-MRT W1-N2A 〃 NPT 1/4" 21.8 20 〃 6
S-MRT W2-N1A 1/4"x5/32" NPT 1/8" 28 17.5 4.4 4.4
S-MRT W2-N2A 〃 NPT 1/4" 〃 21.5 〃 6
S-MRT W2-N3A 〃 NPT 3/8" 28.5 22 〃 10
S-MRT W3-N1A 3/8"x1/4" NPT 1/8" 36.2 20.5 8 4.4
S-MRT W3-N2A 〃 NPT 1/4" 〃 24.5 〃 6
S-MRT W3-N3A 〃 NPT 3/8" 〃 〃 〃 10
S-MRT W3-N4A 〃 NPT 1/2" 〃 29.5 〃 12
S-MRT W4-N2A 1/2"x3/8" NPT 1/4" 42 27 10 6
S-MRT W4-N3A 〃 NPT 3/8" 〃 28 〃 10
S-MRT W4-N4A 〃 NPT 1/2" 〃 30 〃 12
S-MRT W6-N3A 3/4"x5/8" NPT 3/8" 56.4 35 16 10
S-MRT W6-N4A 〃 NPT 1/2" 〃 38 〃 12
S-MRT W6-N6A 〃 NPT 3/4" 〃 39 〃 16
S-MRT W8-N6A 1"x7/8" NPT 3/4" 67 43 22.2 16
S-MRT W8-N8A 〃 NPT 1" 〃 46 〃 22.2

**可提供特殊物品。Special items are available.

**所有尺寸僅供參考。All dimensions are for reference only.
