公管牙 90 度彎頭 MALE ELBOW

公管牙90度彎頭

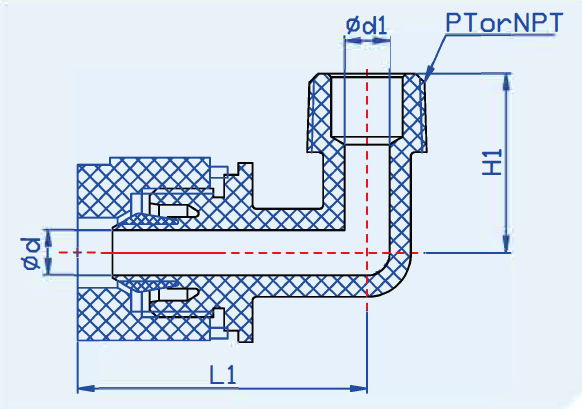

[規格]

零件 No.
PART No.		 管徑
Tube Size		 螺紋
Thread Size		 L1 H1 Φd Φd1
mm tube type                                                                                                                                                                                Dimension：mm
S-MC 3-1B 3x2 R 1/8 22.8 18.5 2.1 2.1
S-MC 3-2B 〃 R 1/4 〃 22.5 〃 〃
S-MC 4-1B 4x3 R 1/8 22.7 18.5 3.1 3.1
S-MC 4-2B 〃 R 1/4 〃 22.5 〃 〃
S-MC 6-1B 6x4 R 1/8 30 21 4.4 4.4
S-MC 6-2B 〃 R 1/4 〃 25 〃 〃
S-MC 6-3B 〃 R 3/8 〃 〃 〃 〃
S-MC 8-1B 8x6 R 1/8 35.9 22.5 6.5 4.4
S-MC 8-2B 〃 R 1/4 〃 26.5 〃 6.5
S-MC 8-3B 〃 R 3/8 〃 〃 〃 〃
S-MC 8-4B 〃 R 1/2 〃 30 〃 〃
S-MC 10-1B 10x8 R 1/8 38.2 24 8 4.4
S-MC 10-2B 〃 R 1/4 〃 28 〃 6
S-MC 10-3B 〃 R 3/8 〃 〃 〃 8
S-MC 10-4B 〃 R 1/2 〃 32 〃 10
S-MC 12-2B 12x10 R 1/4 47 32 10 6
S-MC 12-3B 〃 R 3/8 〃 〃 〃 10
S-MC 12-4B 〃 R 1/2 〃 35 〃 〃
S-MC 12-6B 〃 R 3/4 〃 37 〃 12
S-MC 19-3B 19x15.8 R 3/8 60.4 39 16 10
S-MC 19-4B 〃 R 1/2 〃 42 〃 12
S-MC 19-6B 〃 R 3/4 〃 43 〃 16
S-MC 25-6B 25x22 R 3/4 69 45 22.2 16
S-MC 25-8B 〃 R 1 〃 48 〃 22.2
inch tube type                                                                                                                                                                                Dimension：mm
S-MC W1-N1B 1/8"x0.086" NPT 1/8" 22.8 18.5 2.1 2.1
S-MC W1-N2B 〃 NPT 1/4" 〃 22.5 〃 〃
S-MC W2-N1B 1/4"x5/32" NPT 1/8" 30 21 4.4 4.4
S-MC W2-N2B 〃 NPT 1/4" 〃 25 〃 〃
S-MC W2-N3B 〃 NPT 3/8" 〃 〃 〃 〃
S-MC W3-N1B 3/8"x1/4" NPT 1/8" 38.2 24 8 4.4
S-MC W3-N2B 〃 NPT 1/4" 〃 28 〃 6
S-MC W3-N3B 〃 NPT 3/8" 〃 〃 〃 8
S-MC W3-N4B 〃 NPT 1/2" 〃 32 〃 10
S-MC W4-N2B 1/2"x3/8" NPT 1/4" 47 32 10 6
S-MC W4-N3B 〃 NPT 3/8" 〃 〃 〃 10
S-MC W4-N4B 〃 NPT 1/2" 〃 35 〃 〃
S-MC W4-N6B 〃 NPT 3/4" 〃 37 〃 12
S-MC W6-N3B 3/4"x5/8" NPT 3/8" 60.4 39 16 10
S-MC W6-N4B 〃 NPT 1/2" 〃 42 〃 12
S-MC W6-N6B 〃 NPT 3/4" 〃 43 〃 16
S-MC W8-N6B 1"x7/8" NPT 3/4" 69 45 22.2 16
S-MC W8-N8B 〃 NPT 1" 〃 48 〃 22.2

**可提供特殊物品。Special items are available.

**所有尺寸僅供參考。All dimensions are for reference only
