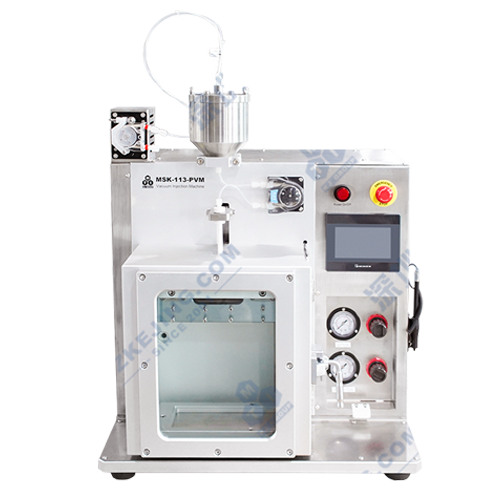

MSK-113-PVM 軟包電池真空注液封口機
型號：MSK-113-PVM
品牌：MTI
MSK-113-PVM 軟包電池真空注液封口機是一款應用於軟包裝電池真空注液、真空靜置和真空預封口的設備。該設備桌面式設計，可在手套箱內使用，是實驗室和研究院所軟包電池樣品製作的理想之選。
[特點]
- 高真空度條件下進行真空注液，可進行電解液對極片的充分浸潤，縮短靜置時間
- 同時兼有真空注液、真空靜置、真空預封三種功能
- 儲液罐內膽方便拆卸清洗
- 注液速度可調，防止注液時電解液飛濺
- 高精度注液泵由 PLC 控制，確保注液精度
- 在不同真空度的條件下，可分多次分段進行真空注液、靜置，更充分的完成極片的浸潤
- 緩存罐液位警報功能，防止因罐內液體過多外溢
- 設備裝有門禁，開門無法動作，保證操作者安全
- 設備桌面式設計，操作簡易
- 一體式設計，設備小巧，可在手套箱內和乾燥房內使用
| 規格 | ||||
| 電 源 | 單相 AC 220V±10%，頻率 50 Hz（可定制 AC 110V / 60 Hz），功率 1.2 kW | |||
| 氣 源 | 0.5～0.8 MPa 壓縮空氣或惰性氣體（若在手套箱內使用建議用惰性氣體） | |||
| 適用電池 | Max. L 180 x W 180 x T 12 mm（包含氣袋） | |||
| 封口長度 | 封頭長度 190 mm，有效封口長度 Max. 180 mm | |||
| 封邊寬度 | 2～10 mm，標配封邊寬度 6 mm | |||
| 封口厚度 | 0～0.5 mm | |||
| 封口精度 | 厚度均勻性小於 0.03 mm | |||
| 封口壓力 | Max. 70 Kg·f（0.6 MPa） | |||
| 封頭溫度 | Max. 220℃，可自由設定，精度 ± 2.5℃ | |||
| 熱封時間 | 0～99 s 可調，建議設定 5～6 s | |||
| 真 空 度 | 可調整，最高到 -95 KPa（在標準大氣壓下測得，客戶自備真空源） | |||
| 注 液 泵 | 配置高精度注液泵，真空注液精度可參考“注液精度表”，注液量和注液速度 PLC 可設定 | |||
| 注液精度 | 注液量（g） | 5g | 50g | 100g |
| 注液精度 | ±1.5% | ±1% | ±0.8% | |
| 介質：電解液；注液泵轉速為 100 rpm/min，轉移泵轉速為 200 rpm/min | ||||
| 注液時間 | 標定時間：2 min 之內 | |||
| 軟包電池注液量 50 g的注液時間 3 min 之內 | ||||
| （所有時間資料僅供參考，以實際為準） | ||||
| 管道規格 | 輸液管（PTFE）: 外徑 Φ 3 mm / 內徑 Φ 2 mm | |||
| 注液泵管（BPT）: 外徑 Φ 5 mm / 內徑 Φ 3 mm | ||||
| 轉移泵管（BPT）: 外徑 Φ 6.4 mm / 內徑 Φ 3.2 mm | ||||
| 緩 存 罐 | 儲液Max. 150 ml | |||
| 設備尺寸 | L 550 x W 480 x H 650 mm | |||
| 重 量 | 76 kg | |||
