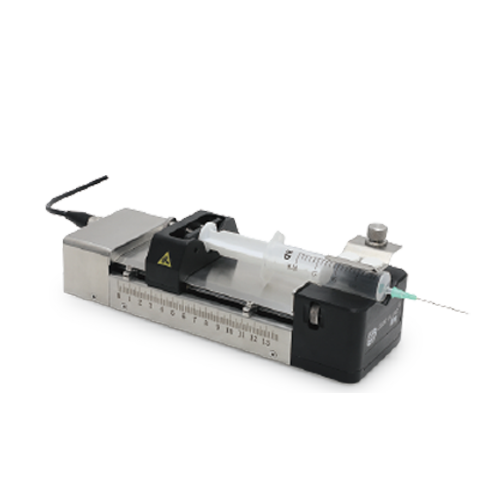

LEADFLUID TFD02-01 分離式注射泵浦執行單元
型號：TFD02-01
品牌：LEADFLUID
[針筒規格與流量參考表]
適用一支 10 μl - 60 ml 的注射器，線速度 1 μm/min - 150 mm/min
| 針筒規格 | 針筒內徑（mm） | 最小流量（nl/min） | 最大流量（μl/min） |
| 10 μl | 0.485 | 0.184 | 0.027 |
| 25 μl | 0.729 | 0.417 | 0.626 |
| 50 μl | 1.03 | 0.833 | 0.125 |
| 100 μl | 1.457 | 1.667 | 0.25 |
| 250 μl | 2.304 | 4.169 | 0.625 |
| 500 μl | 3.256 | 8.326 | 1.248 |
| 1 ml | 4.699 | 17.342 | 2.601 |
| 5 ml | 11.989 | 112.89 | 16.933 |
| 10 ml | 14.427 | 163.469 | 24.52 |
| 20 ml | 19.05 | 285.027 | 42.754 |
| 30 ml | 21.59 | 366.09 | 54.913 |
| 60 ml | 26.594 | 555.459 | 83.318 |
| 規格 | TFD01-01 | TFD02-01 | TFD03-01 |
| 工作模式 | 注射、抽取、注射後抽取、抽取再注射、連續循環 | ||
| 通道數 | 1 | 1 | 1 |
| 最大行程 | 70 mm | 110 mm | 70 mm |
| 行程解析度 | 0.198 μm/ustep | 0.156 μm/ustep | 0.1905 μm/ustep |
| 線速度範圍 | 0.635 μm/min - 95.25 mm/min | 1 μm/min - 150 mm/min | 0.6096 μm/min - 91.44 mm/min |
| 線速度調節解析度 | 0.635 μm/min | 1 μm/min | 0.6096 μm/min |
| 行程控制精度 | 誤差 < ± 0.35%（行程 > 最大行程的30%時） | ||
| 最大額定線性推力 | > 2 kgf | > 10 kgf | > 1 kgf |
| 推力調節 | 1 - 100% 任意可調 | ||
| 針筒規格 | 5 μl - 1000 μl | 10 μl - 60 ml | 0.5 μl - 100 μl |
| 針筒選擇 | 內置主要廠商，主要型號針筒供選擇，可使用自訂針筒，直接輸入針筒內徑 | ||
| 液量校正 | 通過校正程式獲得更精確的液量 | ||
| 顯示方式 | 4.3 吋彩色液晶、同螢幕顯示傳輸液量，剩餘液量，流量，運轉方向，針筒規格等、動畫顯示運轉狀態 | ||
| 操作方式 | 觸控式螢幕+常用功能按鍵 | ||
| 斷電記憶 | 保持斷電前設置參數 | ||
| 其他功能 | 暫停和停止、按鍵音提示、鎖定參數、快進和快退、顯示亮度調節 | ||
| 狀態信號輸出 | 1 路指示啟停狀態，1 路指示方向狀態 | ||
| 控制信號輸入 | 1 路下降沿觸發啟動，1 路下降沿觸發停止 | ||
| 通信介面 | RS485，MODBUS 協議 | ||
| 控制器外形尺寸（mm） | 245 x 195 x 133 mm | 245 x 195 x 133 mm | 245 x 195 x 133 mm |
| 執行單元尺寸（mm） | 70 x 44 x 194 mm | 266 x 86 x 76 mm | 173 × 24.4 x 52 mm |
| 重量（控制器+執行單元） | 2 + 0.85 kg | 2 + 1.8 kg | 2 + 0.25 kg |
| 適用電源 | AC 100 V～240 V，50/60 Hz | ||
| 工作環境溫度 | 5 - 40℃ | ||
| 工作環境相對濕度 | < 80% | ||
