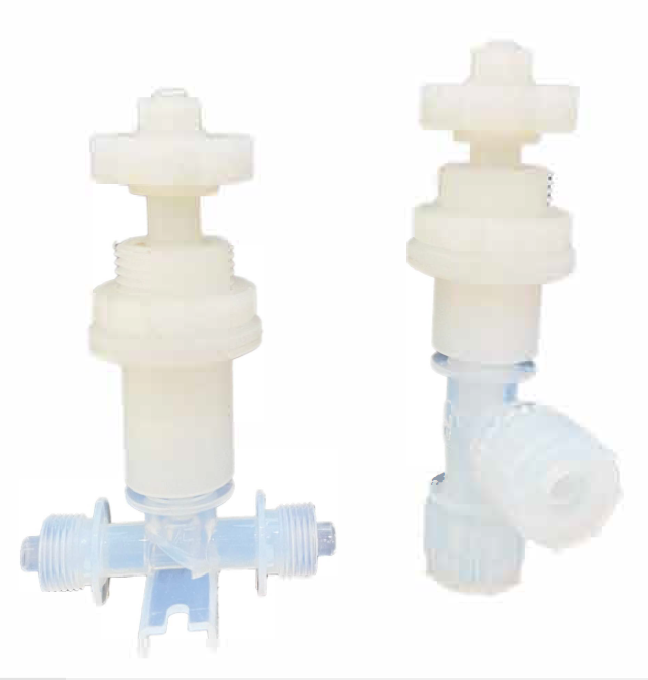

PFA 開關閥

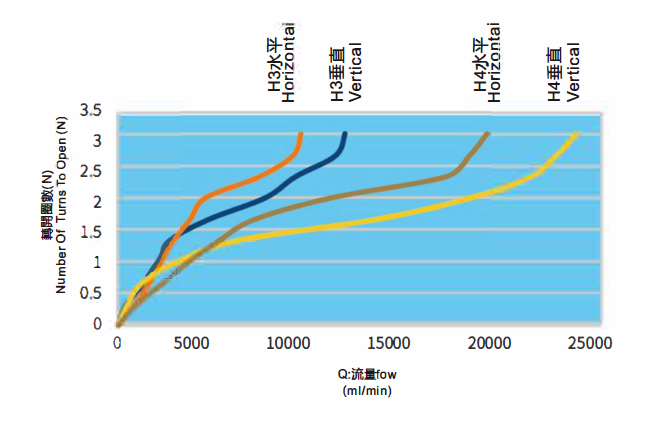

[流量表]
[性能表 PERFORMANCE TABLE]
| 作動方式 Action Mode |
手動 Manual |
| 接續方式 Connection Method |
同 PFA 管接頭 |
| 最高使用壓力 Maximum Operating Pressure |
0.7 Mpa |
| 最高使用溫度 Maximum Operating Temperature |
100℃ |
| 環境溫度 Ambient Temperature |
60℃ |

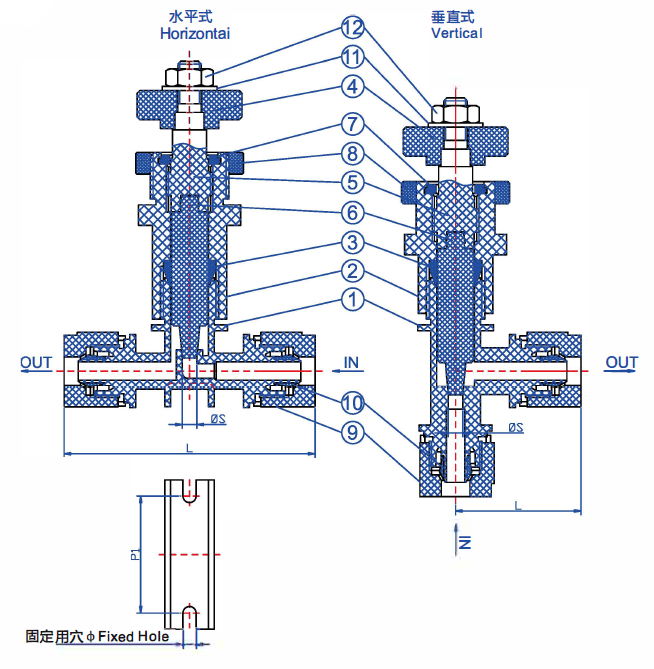

[材質表 MATERIALS LIST]
| NO. | 部件名稱 PART NAME |
材料 MATERIAL |
| 1 | 閥體 BODY | PFA |
| 2 | 閥蓋 CAP | PVDF |
| 3 | 中口 PACKING | PTFE |
| 4 | 手倫 HAND WHEEL | PVDF |
| 5 | 閥桿A STEM A | PVDF |
| 6 | 閥桿B STEM B | PFA |
| 7 | C型扣環 SNAP RING | PVDF |
| 8 | 螺母 NUT | PVDF |
| 9 | 螺母 NUT | PFA |
| 10 | 套筒 SLEEVE | PFA |
| 11 | 墊片 GASKET | PVDF |
| 12 | 螺母 NUT | PVDF |
| 尺寸表DIMENSIONS（UNIT：mm） | SIZE | S | L | P1 | Φ |
| 水平式 | 3/8" | 5 | 86 | 40 | 4.5 |
| 垂直式 | 3/8" | 5 | 43 | \ | \ |
