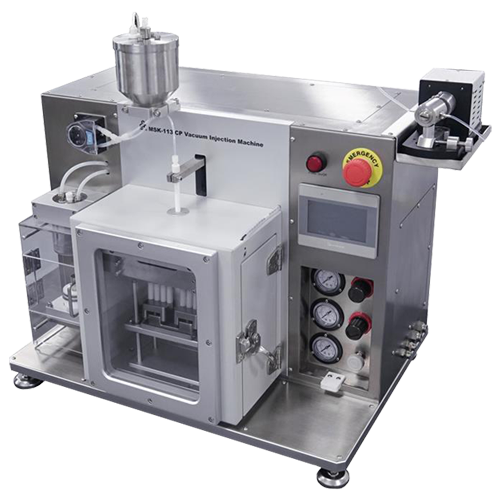

MTI MSK-113-CP 真空注液機

MTI-MSK-113-CPMTI-MSK-113-CP

型號：MSK-113-CP
品牌：MTI

MSK-113-CP 真空注液機為軟包和圓柱雙工位元結構，軟包工位元可應用於軟包裝電池真空注液、真空靜置和真空預封口工藝。圓柱工位可應用於圓柱電池的真空注液、真空靜置和加壓浸潤工藝。該設備桌面式設計，可在手套箱內使用，是實驗室和研究院所軟包電池和圓柱電池樣品製作的理想之選。

[特點]

  1. 高真空度條件下進行真空注液，可進行電解液對極片的充分浸潤，縮短靜置時間
  2. 一機兩用，同時適用於軟包電池和圓柱電池
  3. 軟包工位同時兼有真空注液、真空靜置、真空預封三種功能
  4. 圓柱工位同時兼有真空注液和加壓浸潤功能
  5. 兩種工位切換方便，更換管道也非常方便
  6. 注液速度可調，防止注液時電解液飛濺
  7. 高精度蠕動式注液泵由 PLC 控制，確保注液精度
  8. 在不同真空度的條件下，可分多次分段進行真空注液、靜置，更充分的完成極片的浸潤
  9. 緩存罐液位報警功能，防止因罐內液體過多外溢
  10. 設備裝有門禁，開門無法動作，保證操作者的安全
  11. 設備桌面式設計，操作簡易
  12. 一體式設計，設備小巧，可按傳統工藝在手套箱內使用，也可在乾燥房內使用

[規格]

  1. 電源：AC 220 V / 50-60 Hz，1.5 KW
  2. 氣源： 0.5 - 0.8 MPa 壓縮空氣
  3. 軋輥尺寸：直徑Φ196 x 330 mm
  4. 軋輥規格：表面硬度 HRC 62 - 68 度、內部 HRC 60 - 62 度、粗糙度 Ra ≤ 0.4、圓跳動小於 ± 2 μm
  5. 軋製壓力： Max. 25 t，鋰電極片推薦使用 15 - 20 t
  6. 軋製性能：鋰電極片單次壓下量為 20% ~ 30%，若要更薄需多次軋製（5 μm/次）
  7. 軋製精度：± 2.5 μm
  8. 機械速度：Max. 3 m/min
  9. 設備尺寸：L 1200 x W 420 x H 800 mm
  10. 設備重量：800 kg

[規格]

  1. 電源：單相 AC220V±10%，頻率 50Hz（可定制AC110V/60Hz），功率 1.2KW
  2. 氣源：0.5-0.8MPa 壓縮空氣或惰性氣體（若在手套箱內使用建議用惰性氣體）
  3. 注液泵：配置高精度蠕動泵，注液量和注液速度 PLC 可設定
  4. 封頭溫度：前、後封頭最高可達 250℃，推薦前後封頭 200℃，溫度均勻性：±2℃
  5. 前後封頭：平行度小於 0.03mm
  6. 電池尺寸：
    軟包：L40-180mm ，W75-180mm（包含氣袋），T0-12mm
    圓柱：18650（可定制21700 或4680）
  7. 封邊寬度：標配 6mm，可定制
  8. 封口長度：Max. 180mm
  9. 封口壓力：Max. 70Kg·f（可調）
  10. 熱封時間：0-99s 可調，推薦設定 5-6s
  11. 真空度：可調整，最高到 -95Kpa（客戶自備真空源）
  12. 注液時間：
    1. 標定時間：5min 之內
    2. 軟包電池注液量5g，注液時間 3min 之內
    3. 圓柱電池注液量6g，共分 6 次注入的注液時間 4min 之內（所有時間資料僅供參考，以實際為準）
  13. 管道規格：
    1. 輸液管（PTFE）外徑Φ3mm 內徑Φ2mm
    2. 蠕動泵管（BPT）外徑Φ6.4mm 內徑Φ3.2mm（16#管）
  14. 加壓力：Max. 120KPa（圓柱）
  15. 緩存罐：儲液 Max. 150ml
  16. 設備尺寸：L670 x W480 x H650mm
  17. 重量：76.5Kg
  18. 注液精度表：
注液量（ml） 0.5g 1g 5g 10g
注液精度 ±8% ±7% ±2% ±1.5%
