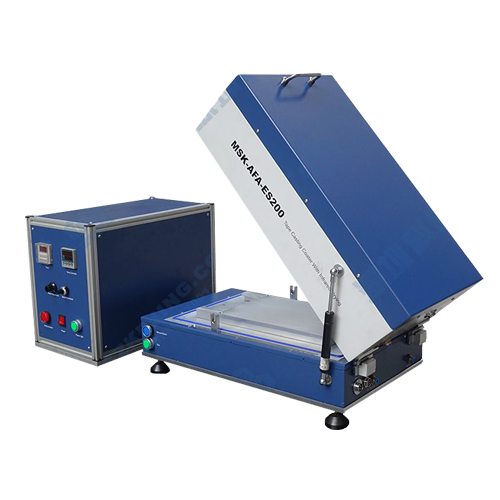

MTI MSK-AFA-ES200 紅外烘乾平板塗佈機

MTI-MSK-AFA-ES200

型號：MSK-AFA-ES200
品牌：MTI

MSK-AFA-ES200 紅外烘乾平板塗佈機是一款可對片式材料進行平面塗覆的設備，可選用刮刀塗覆、四面制膜器塗覆、擠壓塗覆、線棒塗覆等塗覆工藝，具有紅外加熱乾燥功能，可實現塗料從底層到上層的同步加熱，有利於提高塗層乾燥效率和改善塗層表觀品質。該設備塗布精度較高，操作方便，可廣泛應用於鋰離子電池、膠水、油墨、陶瓷薄膜以及其它功能薄膜等行業，是實驗室和研究機構的理想之選。

[特點]

  1. 電機驅動，塗布速度穩定可調
  2. 真空基板精度高，基材吸附效果好
  3. 配置餘料收集盒，收集餘料
  4. 內置抽氣系統即時散熱及排除溶劑
  5. NMP 溶劑處理，有效消除異味
  6. 紅外加熱，乾燥效率高，塗層表觀品質好
  7. 乾燥溫度、乾燥時間可設定
  8. 設備本體和控制箱獨立，便於操作和維護
  9. 多種塗覆器可選



規格
電源 電壓單相 220VAC±10%，頻率 50/60Hz，功率 2.2KW
適配塗覆器 KTQ-150S、KTQ-PD150、四面制膜器、KTQ-WB150
機械速度 速度 20-120mm/s，可調
塗覆板尺寸 L320 x W200mm
吸附尺寸 L270  x W150mm
塗覆尺寸 L280 x W160mm
紅外燈管 單根功率 0.7KW，額定功率 2.1KW，實際功率 1.5KW
乾燥溫度 Max. 120℃
真 空 泵 真空吸附功能：真空度：-84KPa，流量：33L/min，功率：120W
通風排氣功能：真空度：-91KPa，流量：55L/min，功率：320W
設備尺寸 執行機構約：L640 x W365 x H360mm（不含塗覆器）
控制箱約：L540 x W260 x H380mm
重量 執行機構約：70Kg（不含塗覆器）
控制箱約：30Kg

[選配]

  1. 選配 KTQ-150S刮刀（標配）：
    1. 不銹鋼材質，輕便耐腐蝕
    2. 微分頭調節刀口高度，簡單方便
    3. 可選裝千分錶，即時顯示刀口位移
KTQ-150S 刮刀塗覆器（標配）
塗覆方式 刮刀塗覆
塗覆寬度 Max.150mm
塗覆精度 ±3μm，帶千分錶（漿料黏度 2200mpa·s，固含量 45％，速度 30mm/s）參考值。與漿料參數相關
刀口高度 0～6mm，可調
調節精度 a.帶千分錶：1um
b.不帶千分錶：10um（客戶指定是否選配千分錶）
刀口直線度 ≤4μm

塗覆器（以下可選）

  1. 選配 KTQ-PD150 擠壓刮刀複合制膜器（擠壓塗覆需配供料裝置）：
    1. 相容刮刀塗覆和擠壓塗覆兩種工藝要求，功能切換方便快捷
    2. 微分頭調節刀口高度，簡單方便
    3. 可選裝數顯微分頭，精確調節刀口高度
    4. 擠壓塗覆時塗料密閉，受環境影響小
    5. 塗料適用範圍大，塗覆精度高
KTQ-PD150 擠壓刮刀複合制膜器（若使用擠壓塗覆需同時選配 MSK-151 柱塞泵供料裝置）
塗覆方式 擠壓塗覆、刮刀塗覆
擠壓塗覆 適配模頭 MSK-PDLF-CP100、MSK-PDLF-C100、 MSK-PDLF-CP150、MSK-PDLF-C150 （客戶指定型號，標配 1套模頭）
刀口高度 0～4mm，可調
調節精度 a.數顯千分尺：1um
b.微分頭： 10um（客戶指定選配數顯千分尺或微分頭）
塗覆精度 ±3μm(參考值。與漿料特性相關)
MSK-PDLF-CP100 材質 SUS630
精度 唇口直線度≤2μm
模腔容積 2.6ml
墊片寬度 開口寬度 Max.100mm
默認 C型開口，寬度 100mm，具體尺寸可客戶指定
MSK-PDLF-C100 材質 SUS304
精度 唇口直線度≤4μm
模腔容積 2.6ml
墊片寬度 開口寬度 Max.100mm
默認 C型開口，寬度 100mm，具體尺寸可客戶指定
MSK-PDLF-CP150 材質 SUS630
精度 唇口直線度≤2μm
模腔容積 3.2ml
墊片寬度 開口寬度 Max.150mm
默認 C型開口，寬度 150mm，具體尺寸可客戶指定
MSK-PDLF-C150 材質 SUS304
精度 唇口直線度≤4μm
模腔容積 3.2ml
墊片寬度 開口寬度 Max.150mm
默認 C型開口，寬度 150mm，具體尺寸可客戶指定
墊片 厚度 0.1mm、0.2mm、0.3mm、0.4mm、0.5mm各 1片
刮刀塗覆 調節高度 0～6mm，可調
調節精度 a.數顯千分尺：1um
b.微分頭：10um（客戶指定選配數顯千分尺或微分頭）
塗覆精度 ±3μm，數顯千分尺（漿料黏度 2200mpa·s，固含量 45％，速度 30mm/s）(參考值。與漿料參數相關)
塗覆寬度 Max.170mm（加調節塊後 6～162mm）
精度 刀口直線度≤4μm

  1. 選配四面制膜器：
    1. 單個制膜器四種塗覆厚度
    2. 多種型號可選
    3. 可定制
四面制膜器
材質 高級不銹鋼耐磨材質
塗覆精度 ±3μm，數顯千分尺（漿料黏度 2200mpa·s，固含量 45％，速度 30mm/s）。(參考值。與漿料參數相關)

  1. 選配 KTQ-WB150 線棒塗覆：
    1. 不銹鋼材質，輕便耐腐蝕
    2. 安裝、清洗方便
    3. 多種線棒參數可選
KTQ-WB150 線棒塗覆器
塗覆方式 線棒塗覆
塗覆寬度 Max.150mm
塗覆精度 ±5μm(參考值。與漿料特性相關)
材質 不銹鋼
線棒直徑 10mm
線棒規格參數 6μm、8μm、10μm、12μm、15μm、20μm、25μm、30μm、40μm、50μm、 60μm、70μm、80μm、100μm、120μm、150μm、200μm 以上為濕膜厚度參數，與塗料參數相關，僅供參考
