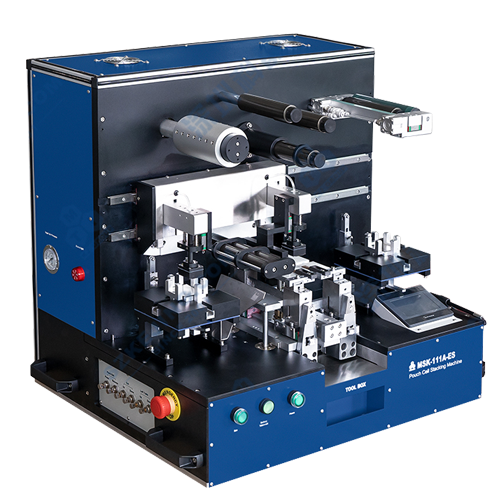

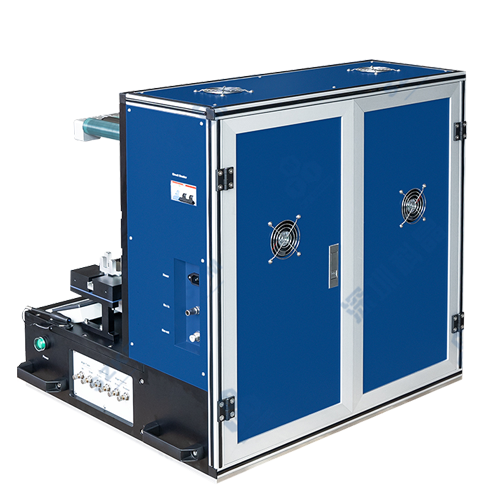

MTI MSK-111A-ES 自動疊片機
型號：MSK-110-ES
品牌：MTI
MSK-111A-ES 自動疊片機是一款可應用於鋰離子電池疊片工藝的設備。該設備桌面式結構設計，可以放置於手套箱內使用；是適用於實驗室或小批量生產的自動化設備。
[特點]
- Z 字形自動疊片，隔離膜張力可調
- 極片人工裝片，自動定位，真空吸盤自動吸片，自動層疊，隔離膜自動裁斷
- 疊片完成手動用夾具取出電芯，並可在夾具上直接貼膠
- 極片是由定制夾具定位，保證高疊片精度
- 標配內置真空泵，也可定制外置真空泵
- 採用相容性設計，可透過定制部分模具及調整壓爪改變電池尺寸，調整範圍大
- 可在手套箱內使用
- 疊金屬鋰和普通極片程式可靈活切換
- 疊金屬鋰，不粘連，沒有明顯壓痕
- PLC 控制，HMI 操作，使用維護方便
[特點]
| 規格 | |
| 電 源 | 單相 AC 220V±10%（可定制AC110V），頻率 50/60 Hz，功率 400 W |
| 氣 源 | 0.5～0.8 MPa 壓縮空氣 |
| 真 空 源 | 真空度小於 -60 Kpa（在標準大氣壓下測得，標配內置真空泵，也可定制外置真空泵） |
| 疊片方式 | Z 字形疊片（隔膜為卷式） |
| 操作方式 | 手工上料，自動疊片，自動隔膜裁斷 |
| 操作方式 | 手工上料，自動疊片，自動隔膜裁斷 |
| 疊片節拍 | 疊極片 4～6 S/片， 疊金屬鋰 6～8 S/片（不包含每只電芯的疊片準備時間） |
| 疊片精度 | ≤ ± 0.3 mm（極片間相對位置尺寸，疊片層數 25） |
| 極片寬度 | 40～90 mm |
| 極片長度 | 40～100 mm（極耳方向，不含極耳尺寸） |
| 標配規格 | 正極片 56 x 43 mm， 負極片 58 x 45 mm，隔膜寬 60 mm |
| 疊片厚度 | Max. 15 mm ，疊片層數 Max. 100，可設定 |
| 極耳長度 | Max. 15 mm |
| 尺 寸 | L 790 x W 610 x H 720 mm |
| 重 量 | 120 kg |
