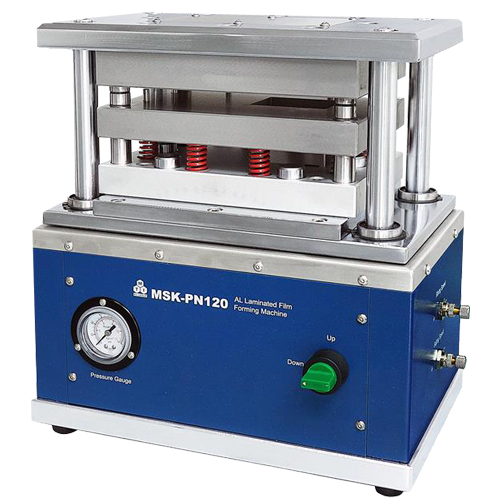

MTI MSK-PN120 鋁塑膜成型機

[規格]

1. 氣源：0.8-1 MPa 壓縮空氣
2. 成型尺寸：
   雙坑可對折（有氣袋）：L 40 x W 35 mm（氣袋不沖坑寬 50 mm）
   單坑可對折（有氣袋）：Max. L 61 x W 47 mm（氣袋不沖坑寬 50 mm）
   單坑四邊封（有氣袋）：Max. L 80 x W 35 mm（氣袋不沖坑寬 50 mm）
   單坑四邊封（無氣袋）：Max. L 80 x W 65 mm（長邊邊距40mm，短邊邊距30mm）
3. 標配模具：L 61 x W 47 mm，要求鋁塑膜尺寸至少長 160 mm，寬 107 mm
4. 成型壓力：Max. 0.6 T（彈簧）
5. 壓模壓力：Max. 0.7 T（氣缸，0.6 Mpa），可調整
6. 開模行程：28 mm
7. 沖坑深度：Max. 6 mm，與鋁塑膜材質和厚度有關
8. 成型精度：± 0.05 mm
9. 角部拉伸：偏差小於 ± 0.05 mm
10. 設備尺寸：L 370 x W 250 x H 340 mm
11. 重量：45Kg
