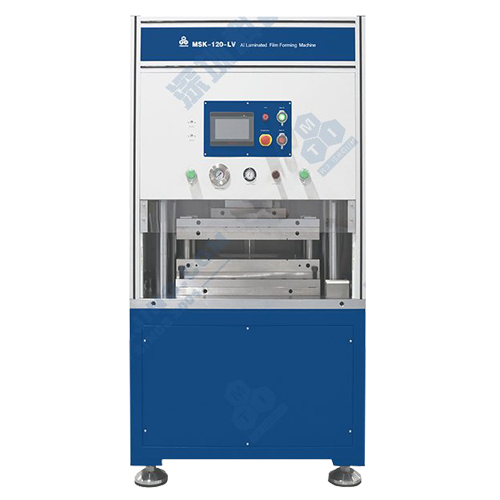

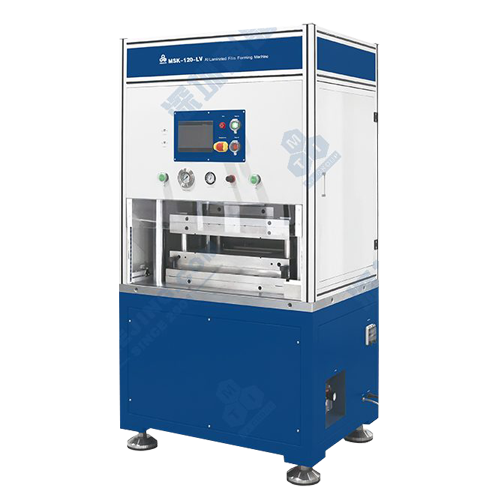

MTI MSK-120-LV 鋁塑膜成型機
型號：MSK-120L-LV
品牌：MTI
MSK-120-LV 鋁塑膜成型機是一款應用於軟包鋰離子電池的鋁塑膜成型設備。該設備透過氣液增壓缸和伺服電機驅動，沖坑深度可程式設定，模具可定制，進行對不同尺寸的鋰離子電池鋁塑膜外殼成型。
[特點]
- 片式鋁塑膜成型，適用於研發和制樣
- 氣液增壓缸加伺服電機驅動，沖坑深度、成型壓力及速度可程式設定
- 高強度框架，上、下精密範本，保證成型精度
- 成型產品拉伸均勻，拉伸效果優質，無拉傷、破裂等不良
- 模具規格可根據客戶要求定制
- 鋁塑膜沖坑次數可自動計數
- 設計有安全光柵、門禁的檢測感測器，保證操作者安全
- 配有模具更換升降小車，裝卸模具便利、安全
- PLC 控制，HMI 操作，方便易用
| 規格 | |
| 電 源 | 單相 AC 220V±10%（可定制AC110V），頻率 50 Hz / 60 Hz，功率 1.5 KW |
| 氣 源 | 0.5-0.8 MPa 壓縮空氣 |
| 成型尺寸 | 雙坑可對折（有氣袋）：Max. L190 x W 250 mm（氣袋沖坑寬 50 mm） |
| 單坑可對折（有氣袋）：Max. L205 x W 250 mm（氣袋沖坑寬 50 mm） | |
| 單坑四邊封（有氣袋）：Max. L380 x W 250 mm（氣袋沖坑寬 50 mm） | |
| 單坑四邊封（無氣袋）：Max. L 380 x W 310 mm | |
| 成型壓力 | 氣液增壓缸最大輸出 30 T |
| 伺服電機最大輸出 3 T | |
| 開模行程 | 90 mm |
| 沖坑深度 | Min. 0.5 mm，Max. 6 mm，與鋁塑膜材質和厚度有關 |
| 成型精度 | ± 0.05 mm |
| 角部拉伸 | 偏差小於 ± 0.05 mm |
| 計數方式 | 觸控式螢幕顯示 |
| 設備尺寸 | L 1100 x W 840 x H 2100 mm |
| 重 量 | 1800 Kg |
