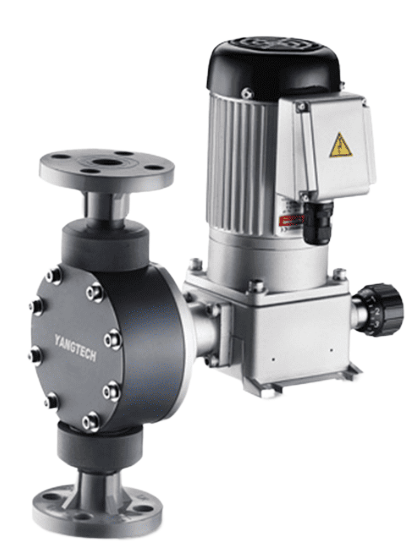

YANGTECH HPJ 高性能隔膜式定量泵浦

型號：HPJ
品牌：YANGTECH

HPJ 系列定量泵浦屬中流量機種，全鋁合金製作，依然保有輕巧、高精準度及耐用之特點。

泵浦採用馬達經齒輪式減速箱及凸輪驅動隔膜工作，省電而耐用。主軸採雙凸輪設計，適合長時間連續操作。可以選用接受 4 ~ 20 mA 訊號之變頻器，達到自動控制流量之目標。

HPJ 系列泵浦適合應用於約 2000 ~ 7200 ml/min 流量範圍，是您製程中精準液體藥劑添加的首選。

[機型說明]

材質代號	AC	AF	BS	VS	SS
應用 Application	常用酸液	強酸液強氧化液	常用鹼液	黏性液體	溶劑液體
泵浦頭 Pump Head	PVC	PTFE	PVC	PVC	SUS304
閥珠 Valve Ball	Ceramic	Ceramic	SUS316	SUS316	SUS316
閥座 Valve Seat	FKM	PTFE	EPDM	EPDM	PTFE / EPDM
O-型環 O-Ring	FKM	PTFE	EPDM	EPDM	PTFE / EPDM
隔膜 Diaphragm	PTFE + EPDM + SUS304 + Nylon Fiber

註：
PVC：Polyvinyl Chloride（聚氯乙烯）
PVDF：Polyvinylidene Flroride（聚偏二氟乙烯）
SUS304/316：Stainless Steel（不鏽鋼）
Ceramic：陶瓷
FKM：Fluoro Rubber（氟素橡膠）
PTFE：Polytetrafluoro Ethylene（聚四氟乙烯）
EPDM：Ethylene Propylene Rubber（乙烯丙烯非共軛二烯橡膠）

[規格表]

機種 Model 規格名稱 Item / 頻率 Freq.			HPJ-1115		HPJ-1125		HPJ-1315		HPJ-1325
			60	50	60	50	60	50	60	50
最大輸出能力 Rate Max. （L/min）（H₂O at 25℃）	0.0	kg/cm²	4.8	4.0	2.9	2.4	7.2	6	4.3	3.6
	2.0		4.5	3.8	2.7	2.3	6.9	5.8	4.1	3.4
	5.0		4.2	3.5	2.5	2.1	6.6	5.5	4.0	3.3
	7.0		-	-	2.4	2	6.5	5.3	3.9	3.2
	10.0		-	-	2.3	1.9	-	-	3.7	3.1
最高輸出壓力 Pressure Max. （kg/cm²）	AC / BS / VS		5.0（9.0)		7.5（10.0）		7.5		10.0
	SS				7.5（12.0）
衝程範圍 Stroke（mm）			0.0 ~ 7.0				0.0 ~ 10.0
脈衝速率 Pulse（pulse/min）			116	97	70	58	116	97	70	58
膜片直徑 Dia.（mm）			110				130
出入口接頭 Joint			U：3/4"（20*26mm）PVC 硬管 F：3/4" 10K 法蘭				-U：1.0"（27*34mm）PVC 硬管 -F：1.0" 10K 法蘭
馬達規格 Motor Power			221=220V, φ1 223=200/220/240V, φ3 383=380V, φ3 413=415/440, φ3 50,60 Hz / IP55 / E級絕緣
			200W(400W訂製品)				400W
淨重 Net Weight（kg）	AC / BS / VS		14				16
	SS		17				20
