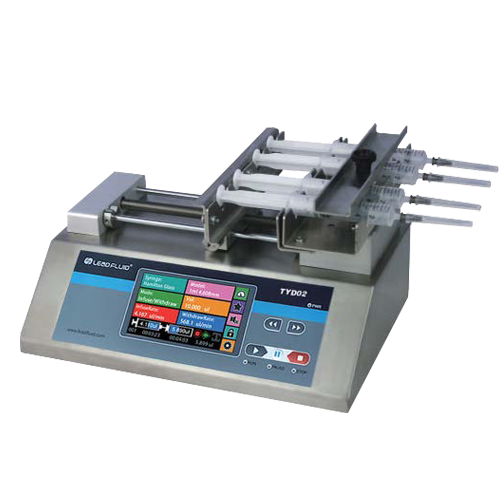

LEADFLUID TYD02-04 單向注射泵浦

型號：TYD02-04
品牌：LEADFLUID

[特點]

採用高精度軸承取代銅套，支持多工模式，使用壽命長
彩色觸控液晶螢幕，參數設定簡單快速，狀態顯示直接檢視
具有可調節的保護及警報設置
內建通用針筒尺寸供選擇，亦可自行輸入尺寸
保持斷電前設置參數

TYD系列-2

[規格]

型號/技術指標	TYD01-01（單通道） TYD01-02（雙通道）	TYD02-01（單通道） TYD02-02（雙通道）	TYD03-01	TYD02-04	TYD02-10
工作模式	注射、抽取、先注射後抽取、先抽取後注射、連續循環
通道數	1、2	1、2	1	4	10
最大行程	110 mm	140 mm	110 mm	140 mm
行程解析度	0.156 μm/μstep	0.156 μm/μstep	0.03125 μm/μstep	0.156 μm/μstep
線速度範圍	1 μm/min ~ 150 mm/min	1 μm/min ~ 150 mm/min	0.2 μm/min ~ 30 mm/min	1 μm/min ~ 150 mm/min
線速度調節解析度	1 μm/min	1 μm/min	0.2 μm/min	1 μm/min
行程控制精度	誤差 < ± 0.35%（行程 > 最大行程的30%時）
最大額定線性推力	> 16 kgf	> 20 kgf	> 16 kgf	> 20 kgf
推力調節	1～100% 任意可調
針筒規格	10 μL ~ 60 mL	10 μL ~ 140 mL	10 μL ~ 60 mL	10 μL ~ 10 mL
針筒選擇	內置主要廠家，主要型號針筒供選擇；可使用自訂針筒，直接輸入針筒內徑
液量校正	通過校正程式獲得更精確的液量
顯示	4.3吋彩色液晶；同螢幕顯示傳輸液量，剩餘液量，流量，運行方向，針筒規格等；動畫顯示運行狀態
操作方式	觸控式螢幕+常用功能按鍵
掉電記憶	保持掉電前設置參數
其他功能	暫停和停止、按鍵音提示、鎖定參數、快進和快退、顯示亮度調節
狀態信號輸出	1 路指示啟停狀態，1 路指示方向狀態
控制信號輸入	1 路指示啟動狀態，1 路指示方向信號
通信介面	RS485，MODBΜS 協議
外形尺寸(長X寬X高)	245 x 195 x 133 mm	290 x 205 x 141 mm	245 x 195 x 133 mm	290 x 280 x 175 mm
重量	3.2 kg	4.4 kg	3.2 kg	4.8 kg	5.2 kg
適用電源	AC 100 V ~ 240 V，50/60 Hz
工作環境溫度	5 ~ 40℃
工作環境相對濕度	< 80%

[注射器規格與流量參考表]

注射器規格	注射器內徑（mm）	TYD01-01 TYD01-02	TYD02-01 TYD02-02	TYD03-01	TYD02-04 TYD02-10
注射器規格	注射器內徑（mm）	參考流量範圍（nl/min - ml/min）
10 μl	0.485	0.184～0.027	0.184～0.027	0.037～0.005	0.184～0.027
25 μl	0.729	0.417～0.626	0.417～0.626	0.083～0.125	0.417～0.626
50 μl	1.03	0.833～0.125	0.833～0.125	0.166～0.025	0.833～0.125
100 μl	1.457	1.667～0.250	1.667～0.250	0.333～0.050	1.667～0.250
250 μl	2.304	4.169～0.625	4.169～0.625	0.833～0.125	4.169～0.625
500 μl	3.256	8.326～1.248	8.326～1.248	1.665～0.249	8.326～1.248
1 ml	4.699	17.342～2.601	17.342～2.601	3.468～0.520	17.342～2.601
5 ml	11.989	112.890～16.933	112.890～16.933	22.578～3.386	112.890～16.933
10 ml	14.427	163.469～24.520	163.469～24.520	32.694～4.904	163.469～24.520
20 ml	19.05	285.027～42.754	285.027～42.754	57.004～8.550	—
30 ml	21.59	366.090～54.913	366.090～54.913	73.219～10.982	—
60 ml	26.594	555.459～83.318	555.459～83.318	111.093～16.663	—
100 mL	35.7	—	1000.982～150.147	—	—
140 mL	38.4	—	1158.117～173.718	—	—
