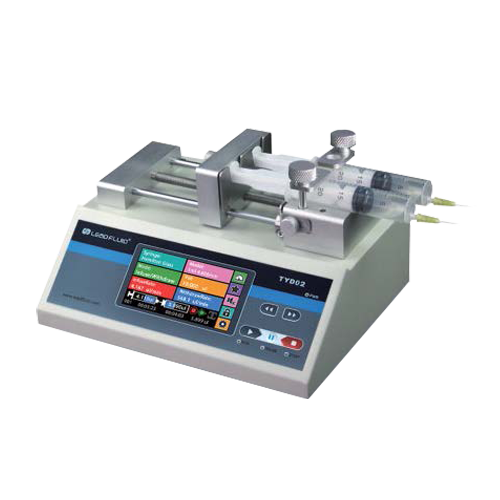

LEADFLUID TYD01-02 單向注射泵
型號：TYD01-02
品牌：LEADFLUID
[特點]
- 採用高精度軸承取代銅套，支持多工模式，使用壽命長
- 彩色觸控液晶螢幕，參數設定簡單快速，狀態顯示直接檢視
- 具有可調節的保護及警報設置
- 內建通用針筒尺寸供選擇，亦可自行輸入尺寸
- 保持斷電前設置參數
[規格]
| 型號/技術指標 | TYD01-01（單通道） TYD01-02（雙通道） |
TYD02-01（單通道） TYD02-02（雙通道） |
TYD03-01 | TYD02-04 | TYD02-10 |
| 工作模式 | 注射、抽取、先注射後抽取、先抽取後注射、連續循環 | ||||
| 通道數 | 1、2 | 1、2 | 1 | 4 | 10 |
| 最大行程 | 110 mm | 140 mm | 110 mm | 140 mm | |
| 行程解析度 | 0.156 μm/μstep | 0.156 μm/μstep | 0.03125 μm/μstep | 0.156 μm/μstep | |
| 線速度範圍 | 1 μm/min ~ 150 mm/min |
1 μm/min ~ 150 mm/min |
0.2 μm/min ~ 30 mm/min |
1 μm/min ~ 150 mm/min |
|
| 線速度調節解析度 | 1 μm/min | 1 μm/min | 0.2 μm/min | 1 μm/min | |
| 行程控制精度 | 誤差 < ± 0.35%（行程 > 最大行程的30%時） | ||||
| 最大額定線性推力 | > 16 kgf | > 20 kgf | > 16 kgf | > 20 kgf | |
| 推力調節 | 1～100% 任意可調 | ||||
| 針筒規格 | 10 μL ~ 60 mL | 10 μL ~ 140 mL | 10 μL ~ 60 mL | 10 μL ~ 10 mL | |
| 針筒選擇 | 內置主要廠家，主要型號針筒供選擇；可使用自訂針筒，直接輸入針筒內徑 | ||||
| 液量校正 | 通過校正程式獲得更精確的液量 | ||||
| 顯示 | 4.3吋彩色液晶；同螢幕顯示傳輸液量，剩餘液量，流量，運行方向，針筒規格等；動畫顯示運行狀態 | ||||
| 操作方式 | 觸控式螢幕+常用功能按鍵 | ||||
| 掉電記憶 | 保持掉電前設置參數 | ||||
| 其他功能 | 暫停和停止、按鍵音提示、鎖定參數、快進和快退、顯示亮度調節 | ||||
| 狀態信號輸出 | 1 路指示啟停狀態，1 路指示方向狀態 | ||||
| 控制信號輸入 | 1 路指示啟動狀態，1 路指示方向信號 | ||||
| 通信介面 | RS485，MODBΜS 協議 | ||||
| 外形尺寸(長X寬X高) | 245 x 195 x 133 mm | 290 x 205 x 141 mm | 245 x 195 x 133 mm | 290 x 280 x 175 mm | |
| 重量 | 3.2 kg | 4.4 kg | 3.2 kg | 4.8 kg | 5.2 kg |
| 適用電源 | AC 100 V ~ 240 V，50/60 Hz | ||||
| 工作環境溫度 | 5 ~ 40℃ | ||||
| 工作環境相對濕度 | < 80% | ||||
[注射器規格與流量參考表]
| 注射器規格 | 注射器內徑（mm） | TYD01-01 TYD01-02 |
TYD02-01 TYD02-02 |
TYD03-01 | TYD02-04 TYD02-10 |
| 參考流量範圍（nl/min - ml/min） | |||||
| 10 μl | 0.485 | 0.184～0.027 | 0.184～0.027 | 0.037～0.005 | 0.184～0.027 |
| 25 μl | 0.729 | 0.417～0.626 | 0.417～0.626 | 0.083～0.125 | 0.417～0.626 |
| 50 μl | 1.03 | 0.833～0.125 | 0.833～0.125 | 0.166～0.025 | 0.833～0.125 |
| 100 μl | 1.457 | 1.667～0.250 | 1.667～0.250 | 0.333～0.050 | 1.667～0.250 |
| 250 μl | 2.304 | 4.169～0.625 | 4.169～0.625 | 0.833～0.125 | 4.169～0.625 |
| 500 μl | 3.256 | 8.326～1.248 | 8.326～1.248 | 1.665～0.249 | 8.326～1.248 |
| 1 ml | 4.699 | 17.342～2.601 | 17.342～2.601 | 3.468～0.520 | 17.342～2.601 |
| 5 ml | 11.989 | 112.890～16.933 | 112.890～16.933 | 22.578～3.386 | 112.890～16.933 |
| 10 ml | 14.427 | 163.469～24.520 | 163.469～24.520 | 32.694～4.904 | 163.469～24.520 |
| 20 ml | 19.05 | 285.027～42.754 | 285.027～42.754 | 57.004～8.550 | — |
| 30 ml | 21.59 | 366.090～54.913 | 366.090～54.913 | 73.219～10.982 | — |
| 60 ml | 26.594 | 555.459～83.318 | 555.459～83.318 | 111.093～16.663 | — |
| 100 mL | 35.7 | — | 1000.982～150.147 | — | — |
| 140 mL | 38.4 | — | 1158.117～173.718 | — | — |
