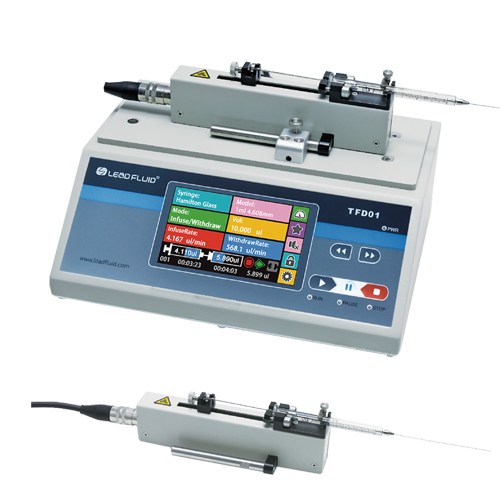

LEADFLUID TFD01-01 分離式注射泵浦

型號：TFD01-01
品牌：LEADFLUID

TFD01-01 分離式注射泵浦是一款單通道多模式的微量注射泵，它的控制器和針筒為分離結構。針筒配有安裝架，方便與顯微操作設備、立體定位儀及其他夾具配合使用。可配合 5 ul - 1000 ul 的針筒使用。

[特點]

內建通用針筒尺寸
適用動物腦部定位注射與流體力學實驗
彩色觸控液晶螢幕，參數設定簡單快速
可外接連線做注入/間隔時間調整

[針筒規格與流量參考表]
適用一支 5 μl- 1 ml 的注射器，線速度 1 μm/min - 150 mm/min

針筒規格	針筒內徑（mm）	最小流量（nl/min）	最大流量（μl/min）
5 μl	0.343	0.058	0.009
10 μl	0.485	0.117	0.017
25 μl	0.728	0.264	0.039
50 μl	1.03	0.529	0.079
100 μl	1.457	1.058	0.158
250 μl	2.303	2.645	0.396
500 μl	3.257	5.29	0.793
1000 μl	4.606	10.58	1.587

規格	TFD01-01	TFD02-01	TFD03-01
工作模式	注射、抽取、注射後抽取、抽取再注射、連續循環
通道數	1	1	1
最大行程	70 mm	110 mm	70 mm
行程解析度	0.198 μm/ustep	0.156 μm/ustep	0.1905 μm/ustep
線速度範圍	0.635 μm/min - 95.25 mm/min	1 μm/min - 150 mm/min	0.6096 μm/min - 91.44 mm/min
線速度調節解析度	0.635 μm/min	1 μm/min	0.6096 μm/min
行程控制精度	誤差 < ± 0.35%（行程 > 最大行程的30%時）
最大額定線性推力	> 2 kgf	> 10 kgf	> 1 kgf
推力調節	1 - 100% 任意可調
針筒規格	5 μl - 1000 μl	10 μl - 60 ml	0.5 μl - 100 μl
針筒選擇	內置主要廠商，主要型號針筒供選擇，可使用自訂針筒，直接輸入針筒內徑
液量校正	通過校正程式獲得更精確的液量
顯示方式	4.3 吋彩色液晶、同螢幕顯示傳輸液量，剩餘液量，流量，運轉方向，針筒規格等、動畫顯示運轉狀態
操作方式	觸控式螢幕+常用功能按鍵
斷電記憶	保持斷電前設置參數
其他功能	暫停和停止、按鍵音提示、鎖定參數、快進和快退、顯示亮度調節
狀態信號輸出	1 路指示啟停狀態，1 路指示方向狀態
控制信號輸入	1 路下降沿觸發啟動，1 路下降沿觸發停止
通信介面	RS485，MODBUS 協議
控制器外形尺寸(mm)	245 x 195 x 133 mm	245 x 195 x 133 mm	245 x 195 x 133 mm
執行單元尺寸（mm）	70 x 44 x 194 mm	266 x 86 x 76 mm	173 × 24.4 x 52 mm
重量（控制器+執行單元）	2 + 0.85 kg	2 + 1.8 kg	2 + 0.25 kg
適用電源	AC 100 V～240 V，50/60 Hz
工作環境溫度	5 - 40℃
工作環境相對濕度	< 80%
