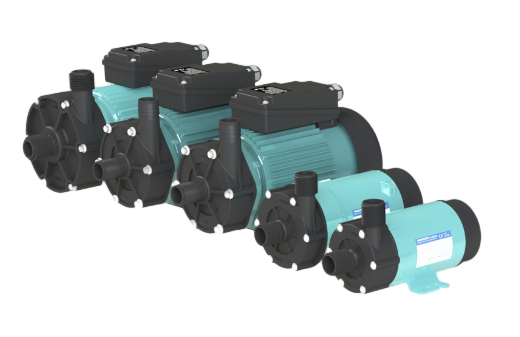

YANGTECH MDCP 無軸封磁力驅動泵浦

型號：MDCP
品牌：YANGTECH

製作中需要將各種化學液體做輸送 / 配送 / 過濾 / 混合等需求，傳統泵浦因結構及材質因素而無法適用，此時耐酸鹼又不會滲漏的泵浦是必須的。

MDCP 系列泵浦為無軸封磁力驅動設計，因此具有不漏夜、抗腐蝕之特性。

本系列泵浦是與日本母廠合作在台生產並回銷，性能及品質與日本製品完全相同，是您廠內各種化學液體輸送之最佳首選。

[機型說明]

零件編號	材質代號 Material Code
泵浦頭	G-(GFRPP) / P-(PP) / V-(PVDF) / F-(CFRETFE)
葉片	G-(GFRPP) / P-(PP) / V-(PVDF) / F-(CFRETFE)
軸心/軸心墊片	C-(Ceramic-AI₂O₃) / S-(CSi)
軸心襯套	F-(PTFE) / C-(Carbon) / A-(Ceramic) / S-(CSi)
O-型環	V-(FKM) / E-(EPDM) / F-(FFKM) / A-(AFLAS)
磨耗墊片	F-(PTFE) / R-(Rulon)

*為適應眾多種液體，上表泵浦接觸液體零件材質需正確選擇
GFRPP：Glass Fiber Reinforce Polypropylene（玻璃纖維強化聚丙烯）
PP：Polypropylene（聚丙烯）
CFRETFE：Carbon Fiber Reinforce ETFE（玻璃強化乙烯和四氟乙烯共聚物）
PVDF：Polytetrafluoro Ethylene（全氟烷氧基乙烯基醚共聚物）
Ceramic-AI：氧化鋁陶瓷（AI2O3）
Ceramic-Si：碳化矽陶瓷（SiC）
FKM：Fluoro Rubber（氟素橡膠）
FFKM：Perfluoro-elastomers Rubber（全氟化橡膠）
AFLAS：FEPM（四氟乙烯丙烯共聚物）
EPDM：Ethylene Propylene Rubber（乙烯丙烯非共軛二烯橡膠）

[規格表]

機種	MDCP-25		MDCP-60		MDCP-100		MDCP-160		MDCP-250
電源頻率 Freq. （Hz.）	60	50	60	50	60	50	60	50	60	50
最大流量 Max. Flow （L/min H₂O）	35	31	48	43	72	62	100	87	150	115
最大揚程 Max. Head （m H2O）	4.7	3.4	6.8	5.1	8	5.7	8.9	6.3	12	8.6
比重限制 Gravity Limit	1.3		1.3		1.2		1.2		1.1
入出口型式/口徑 In/Outlet Type / Size	17mm - H G 3/4" - 1/2" U		20mm - H G 3/4" - 1/2" U		26mm - Hose G 1.0" - 3/4" Union
輸出功率 Output Power（W）	25	25	60	60	100	100	160	160	250	250
消耗功率 Consumption Power（W）	40	45	105	110	160	180	240	260	370	350
電源規格 Power	100/110/200/220V φ1 220,380V φ3, 50/60 Hzs				100/110/200/220V φ1 220,380V / 220,415V φ3（雙電壓） 50/60 Hzs
防護/絕緣等級 IP/Insulation Class	IP64 / Class F				IP54 / Class F
液體溫度 Temp. of Liquid	GA / PA：< 65℃ VA / FS：< 75℃
馬達工作溫度 Temp. of Motor	φ1：80 - 85℃ φ3：70 - 75℃				φ1：70 - 75℃ φ3：60 - 65℃
淨重量 Net Weight（kg）	1.9		3.0		4.9		5.4		7.4
包裝重量 Packing Weight（kg）	2.3		3.4		5.4		6.0		8.0

注意事項：
1. 操作環境溫度/濕度：2 - 40℃ / 小於 95% RH 或低於環境露點
2. 操作液體黏度：低於 30 mPa.s
3. 額定流量約為最大流量 70 - 80%，請盡量在建議範圍內操作泵浦可達較高效率及使用壽命
4. 操作液體內不能含有鐵、鎳等金屬顆粒
5. 高溫/強氧化性/強腐蝕性/溶劑類液體及溫度必須慎重選擇機種，不適當機種使用可能損壞機器
6. 此行泵浦無自吸功能，因此安裝位置必須低於液位面高度
7. 絕對避免無液體時操作泵浦（空轉），將導致軸心/襯套高溫燒毀
