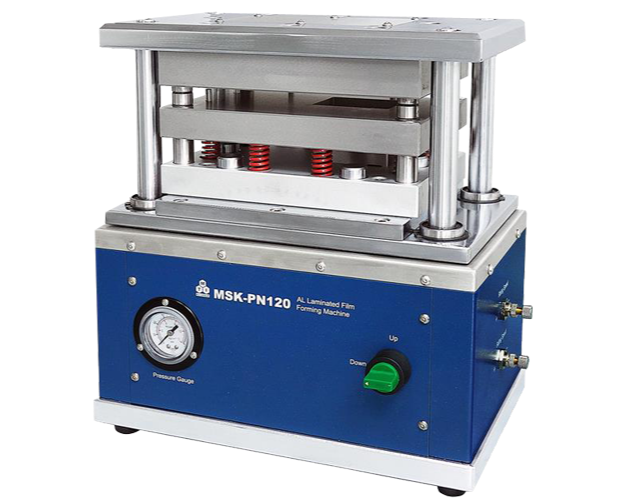

MTI MSK-PN120 鋁塑膜成型機
型號: MSK-PN-120
品牌: MTI
MSK-PN120 鋁塑膜成型機是一款應用於軟包鋰離子電池的鋁塑膜成型設備。該設備通過氣缸驅動，可根據客戶要求製作的上下成型模實現不同尺寸的鋰離子電池鋁塑膜外殼成型。
[特點]
- 片式鋁塑膜成型，適用於研發和制樣
- 氣缸驅動，無需用電，成型壓力和成型速度可調
- 高強度框架，上、下精密範本，保證成型精度
- 成型產品拉伸均勻，拉伸效果優質，無拉傷、破裂等不良
- 標配一套標準尺寸模具，也可根據客戶要求製作
[規格]
- 氣源：0.8-1MPa壓縮空氣
- 成型尺寸：
雙坑可對折 (有氣袋)：L40 x W35mm (氣袋不沖坑寬50mm)
單坑可對折 (有氣袋)：Max. L61 x W47mm (氣袋不沖坑寬50mm)
單坑四邊封 (有氣袋)：Max. L80 x W35mm (氣袋不沖坑寬50mm)
單坑四邊封 (無氣袋)：Max. L80 x W65mm (長邊邊距40mm，短邊邊距30mm)
- 標配模具：L61 x W47mm，要求鋁塑膜尺寸至少長160mm，寬107mm
- 成型壓力：Max. 0.6T (彈簧)
- 壓模壓力：Max. 0.7T (氣缸，0.6Mpa)，可調整
- 開模行程：28mm
- 沖坑深度：Max. 6mm，與鋁塑膜材質和厚度有關
- 成型精度：±0.05mm
- 角部拉伸：偏差小於±0.05mm
- 設備尺寸：L370 x W250 x H340mm
- 重量：45Kg
