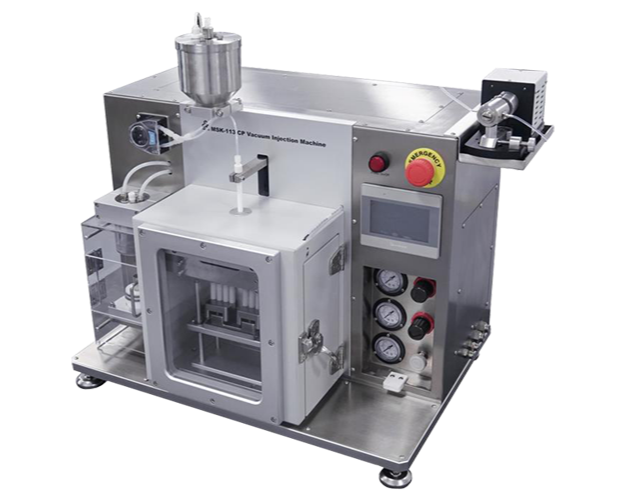

MTI MSK-113-CP 真空注液機
型號: MSK-113-CP
品牌: MTI
MSK-113-CP 真空注液機為軟包和圓柱雙工位元結構，軟包工位元可應用於軟包裝電池真空注液、真空靜置和真空預封口工藝。圓柱工位可應用於圓柱電池的真空注液、真空靜置和加壓浸潤工藝。該設備桌面式設計，可在手套箱內使用，是實驗室和研究院所軟包電池和圓柱電池樣品製作的理想之選。
[特點]
- 高真空度條件下進行真空注液，可進行電解液對極片的充分浸潤，縮短靜置時間
- 一機兩用，同時適用於軟包電池和圓柱電池
- 軟包工位同時兼有真空注液、真空靜置、真空預封三種功能
- 圓柱工位同時兼有真空注液和加壓浸潤功能
- 兩種工位切換方便，更換管道也非常方便
- 注液速度可調，防止注液時電解液飛濺
- 高精度蠕動式注液泵由PLC 控制，確保注液精度
- 在不同真空度的條件下，可分多次分段進行真空注液、靜置，更充分的完成極片的浸潤
- 緩存罐液位報警功能，防止因罐內液體過多外溢
- 設備裝有門禁，開門無法動作，保證操作者的安全
- 設備桌面式設計，操作簡易
- 一體式設計，設備小巧，可按傳統工藝在手套箱內使用，也可在乾燥房內使用
[規格]
- 電源：單相AC220V±10%，頻率50Hz (可定制AC110V/60Hz)，功率1.2KW
- 氣源：0.5-0.8MPa 壓縮空氣或惰性氣體 (若在手套箱內使用建議用惰性氣體)
- 注液泵：配置高精度蠕動泵，注液量和注液速度PLC可設定
- 封頭溫度：前、後封頭最高可達250℃，推薦前後封頭200℃，溫度均勻性：±2℃
- 前後封頭：平行度小於0.03mm
- 電池尺寸：
軟包： L40-180mm ，W75-180mm (包含氣袋)，T0-12mm
圓柱：18650 (可定制21700 或4680)
- 封邊寬度：標配6mm，可定制
- 封口長度：Max. 180mm
- 封口壓力：Max. 70Kg·f (可調)
- 熱封時間：0-99s可調，推薦設定5-6s
- 真空度：可調整，最高到-95Kpa (客戶自備真空源)
- 注液時間：
標定時間：5 min 之內
軟包電池注液量5g，注液時間3 min 之內
圓柱電池注液量6g，共分6次注入的注液時間4min 之內
(所有時間資料僅供參考，以實際為準)
- 管道規格：
輸液管 (PTFE)外徑Φ3mm 內徑Φ2mm
蠕動泵管 (BPT)外徑Φ6.4mm 內徑Φ3.2mm (16#管)
- 加壓力：Max. 120KPa (圓柱)
- 緩存罐：儲液Max. 150ml
- 設備尺寸：L670 x W480 x H650mm
- 重量：76.5Kg
注液精度表：
